Molex：Mirror Mezz镜像式夹层连接器电信、网络的理想选择

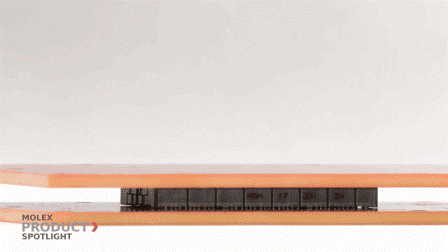

Mirror Mezz镜像式夹层连接器在长宽尺寸上相容，不分公端母端，应用成本因此更低,可堆叠对配。该连接器支持每个差分线对高达56 Gbps的数据速率，适用于电信、网络和其它应用场合。下面让我们来看看他究竟有哪些特点：





不分公端母端，两种高度配置

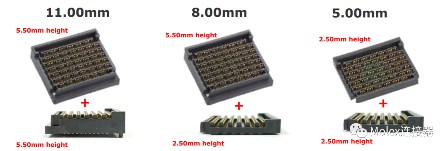

搭配使用，形成三种堆叠高度





左图：2.5mm 右图：5.5mm

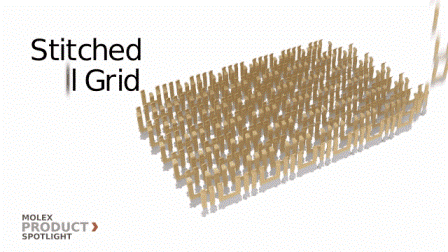

缝合球栅阵列 (BGA) 设计



与嵌件成型球栅阵列附件相比，可以节省更多成本。缝合触点结构缩短了交货时间，该连接器的设计可简化产品矩阵

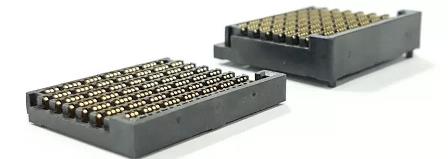

左图：顶部视图          右图：底部视图





精确排列的引脚区域



镜像式夹层连接器引脚区域的信号和接地组合采用精确排列，可最大限度地提升高速性能并清除连接器空间中的布线







坚固的外壳设计



对引脚区域进行封装，以保护引脚并提供盲配引导，进而消除任何错配的可能性

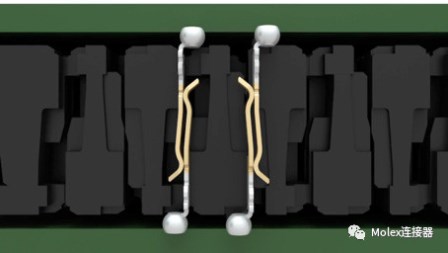

采用接触梁结构进行对配



采用接触梁对配可防止因振动或端子被提起而引起的接触不良，可确保定的双接触点（由红点表示）以确保电气可靠性。接触梁的几何形状提供靠的正向力以应对恶劣环境。1.50毫米的标称插接行程可确保在强振动或配不充分的情况下也能形成足够的连接面。



（文章转载自莫仕连接器）
