Molex：编号14W47，Woodhead Watertite产品的过去与现在

食品饮料业中，需要一种具有充分包容性的解决方案，将各种电气安全要求纳入考量，包括UL 和 CSA、NSF 的食品设备要求、IEC 的极端密封要求，以及 FDA 标识出的可信材料要求等等。

不夸张地说，任何电气工程师，只要了解重型密封式水密电线组和电源连接器的都会不会对莫仕 Woodhead 产品感到陌生。在大约三十年前，Woodhead Watertite接线产品首次面世，这是当时第一种供重工业使用的全水密接线产品。当莫仕了解到食品饮料行业对电线组和连接器的特殊要求后，莫仕重新设计了一个连接器产品家族，为行业提供了一套解决方案。莫仕的产品设计工程师所着眼的是采用原先的 Woodhead 硫化橡胶产品，然后使用符合 FDA 21 CFR 177.2600 规范的新材料。

为什么是硫化橡胶呢？因为更经得起考验。试验表明，与 TPE（热塑性弹性体）之类常用的替代材料相比，硫化橡胶的温度特性范围更大，对严重磨损的耐受性更好，具有更好的耐候性与耐紫外性，并且疏水性也更佳。

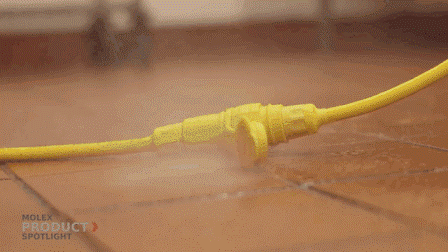

莫仕近期发布了 Woodhead Watertite Extreme 插头和连接器，适合湿环境和恶劣环境下承载 120-600 伏交流电、电流不超过 50 安培的电源应用使用。我本人与莫仕的全球产品经理 Tony Quebbemann 进行了对话，他是该连接器和电线组开发工作幕后的推动力。





编号14W47

食品饮料业的应用与标准版本的区别



Woodhead 最初的产品目录编号 14W47 已经成为了大家追随的行业标杆，现在已经被几乎所有的水密品牌所采用，情况的确是这样。Woodhead 保留下了这一编号，将其作为高级别的参考编号，供食品行业和一般工业使用，仅仅与最新推出的 14W47-P 存在着区别，后者设计用于石化行业。这两种版本都采用了业界久经考验的硫化橡胶，主要区别则在于14W47 中添加了硅胶，从而理想用于食品应用，同时在耐化学性、耐磨损性和耐温性上也表现更佳。







编号14W47

在食品饮料业有哪些改进设计



开发过程耗费了整整五年的时间，采纳了许多用户的现场反馈结果并进行了广泛的试验，在这一过程中有时我们会几乎不知疲倦的努力工作，在我们的实验室内为现实中的应用环境建模。我们开展了行业标准的试验，但是这是连续的重新使用相同的产品来完成的。我们并不只是想验证产品在压碎条件下的状态，而是在压碎试验后立即进行了泄漏试验。我们意识到，在实际的环境下，地面上也有连接器，他们会被踩踏，或者被车压过，在被碾压的同时会接触水分/湿气，从而我们在这类相同的实际条件下对许多产品进行了试验。这一试验的结果将重点放在了我们的传统产品上，但是，由于我们期望在用户的眼中仍然提供一件顶级性能的产品，这推动了我们去寻找一种性能更好的硫化橡胶。



我们的研究和试验结果与以下设计更改结合到了一起：

• 新的高级硫化橡胶配方

• 满足并超出行业标准要求的硅橡胶

• 新型压紧螺母

• 具有专利的新型电缆护套密封件，从而从接线设备无缝的过渡到电线组





编号14W47

新材料开发与改进





从一开始我们着手这一项目时就放眼到最好的解决方案上去，即使那意味着组件上发生变化，情况也是如此。我们感到我们已经达到了客户认为的那种最优的状态；对 14W47 进行材料改进后，经证实在与现有产品配对使用时可以向下兼容。比如说，客户很高兴的了解到，在不受使用的 14W47 影响的情况下，任何 Woodhead Watertite 连接产品的组合都将通过 IP69K 试验。





考虑到冲压的硬化时间和永久变形，这些产品的生产成本相对较高。与 TPE 不同的是，这些组件无法在生产工艺的前端通过再次混合来重新加热并再次成形。硫化橡胶部件在更为永久的部件中成形，类似于您的车胎，然后才会持久耐用而又具有永久性的形状。对于电缆护套密封件，我们创建出了一种天然的分水和颗粒隔离组件，从而满足其中许多产品为人熟知的垂直悬挂方向的要求。







编号14W47

新材料认证与试验



许可包括：



• NSF 认证 – NSF International 在近 70 年来一直在协助农业、加工业、食品设备、餐饮及零售业的商业组织来熟悉食品安全与监管环境的要求。

• JIS – 硫化硅橡胶的设计满足     JIS Z 2801 中抑制细菌滋生的要求。

• UL 认证 – UL 是一家全球性、独立的安全科学公司，在安全解决方案的创新方面拥有超过一个世纪的专家经验。

• CSA 认证 - CSA International 认为本产品的代表性样品满足 CSA 发布、用于加拿大市场的安全标准要求。

• IP69K 等级 – 出色的进水保护针对最极端的冲洗程序而设计，除了具有过度粉尘的环境以外还可耐受高热高压水冲洗。



Woodhead 可以开展超出行业标准与规定的独立试验。这种内部试验的目的是代表实际应用，该试验按顺序进行，而不是对新产品的独立试验。八项内部试验包括：



1. 高温/高压水试验 (IP69K)

2. 低温试验（参考     UL 50E）

3. 有效清洗试验（参考     ISO8296）

4. 耐磨损试验（参考 IEC 60068-2-31）

5. 压碎试验（为符合     UL 498 而开展）

6. 压碎试验后的高压试验（按 IP69K 标准试验）

7. 压碎试验后的浸没试验

8. 内部密封试验
